SYSTEM HAWK

kompletne systemy antydronowe

Rozwój technologii oraz powszechny dostęp do bezzałogowych statków powietrznych (BSP), nazywanych potocznie dronami, sprawia że jednostki BSP stały się prawdziwym zagrożeniem. Drony to zabójcza broń wykorzystywana coraz powszechniej również przez przestępców, terrorystów oraz sabotażystów. Mogą z łatwością transportować ładunki wybuchowe, być wykorzystywane do działalności szpiegowskiej, dostarczać narkotyki do więzień, a nawet zakłócać pracę lotnisk, portów morskich, elektrowni i rafinerii. Dzisiejsze drony zagrażają infrastrukturze krytycznej, bezpieczeństwu cywilnemu. Stąd pojawiła się ogromna luka w bezpieczeństwie, której nie są wstanie zapewnić dotychczas stosowane systemy zabezpieczeń. Dlatego też, instytucje odpowiedzialne za bezpieczeństwo sektora przemysłowego oraz bezpieczeństwo publiczne są szczególnie zainteresowane wdrożeniem skutecznych rozwiązań zabezpieczających ich przed atakami ze strony dronów.

SYSTEM HAWK to kompleksowe, adaptowalne i skalowalne rozwiązanie odpowiadające na współczesne potrzeby i neutralizujące zagrożenia płynące ze strony dronów. Celem systemu HAWK jest wykrycie intruza przed wtargnięciem do strefy chronionej oraz jego skuteczna neutralizacja. Wielosensorowy system antydronowy oparty o technologie radarowe, radionamierniki, skanery i nadajniki RF, sensory akustyczne, kamery, neutralizatory oraz moduł przejęcia kontroli nad dronem zapewnia stuprocentowe zabezpieczenie strefy chronionej.

System HAWK – ZASTOSOWANIE

LOTNISKA

ZAKŁADY
KARNE

PLACÓWKI
RZĄDOWE

IMPREZY
MASOWE

OCHRONA
VIP

INFRASTRUKTURA
KRYTYCZNA

Unikalne cechy

FUZJA DANYCH

Algorytmy przetwarzania danych umożliwiające klasyfikację i ciągłe śledzenie wykrytych dronów. Dzięki synchronizacji informacji z różnych źródeł, możliwe jest precyzyjne ustalenie położenia drona lub dronów, jego namierzenie, śledzenie ścieżki lotu oraz neutralizacja.

MULTISENSORYCZNOŚĆ

System integruje różne technologie detekcji: radary obrotowe, radary sektorowe, radionamierniki, skanery RF w technologii SDR, sensory akustyczne oraz kamery.

SYSTEM HAKOWANIA

To zaawansowany system, który automatycznie i pasywnie wykrywa, lokalizuje i identyfikuje wrogie drony. Poprzez skuteczny system hackowania, przejmuje kontrolę nad „wrogimi” dronami i umożliwia dokonanie bezpiecznego ich lądowania w wyznaczonej strefie.

OTWARTA ARCHITEKTURA

System jest w pełni skalowalny do potrzeb i możliwości każdego obiektu. Łatwość integracji z innymi posiadanymi już systemami bezpieczeństwa, pozwala na wykorzystanie ich pełnych możliwości. System zapewnia wysoki poziom bezpieczeństwa przed włamaniem lub ingerencją z zewnątrz.

ZRÓŻNICOWANE
METODY NEUTRALIZACJI

W zależności od zagrożenia system automatycznie dobiera odpowiednią metodę neutralizacji, jednocześnie nie powodując zakłócenia działania innych dronów i sygnałów komunikacyjnych działających na rzecz chronionego obszaru.

PRZYKŁADOWE KONFIGURACJE

INFRASTRUKTURA KRYTYCZNA / RAFINERIA

WIĘZIENIE

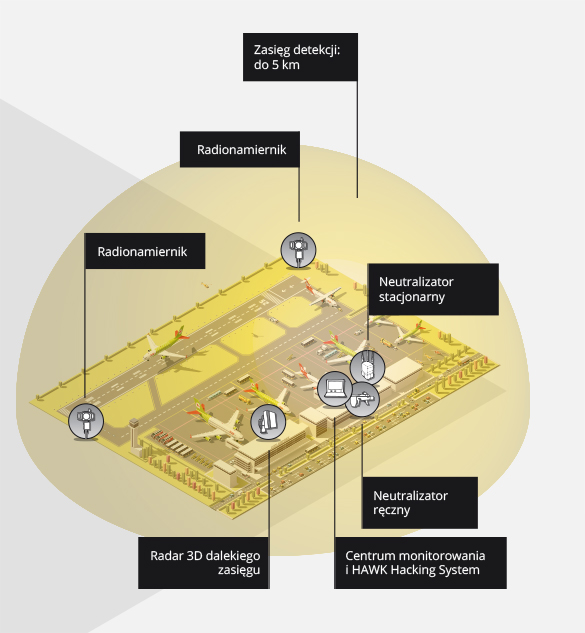

LOTNISKO

POLIGON

schemat działania systemu hawk

1.
Wykrycie obiektu
latającego

2.
Klasyfikacja obiektu
oraz alarm na stacji kierowania

3.
Wizualizacja toru lotu wykrytego
BSP w czasie rzeczywistym

4.
Informacja dla służb ochrony
o pozycji drona

5.
Neutralizacja

Komponenty Systemu Hawk

CENTRUM MONITOROWANIA SYSTEMU HAWK

Podstawowym elementem systemu HAWK jest Centrum monitorowania z dedykowanym oprogramowaniem. Centrum monitorowania jest odpowiedzialne za analizę oraz wizualizację danych zebranych przez wszystkie elementy systemu, które są zainstalowane na obszarze chronionym. To tutaj przetwarzane i wizualizowane są dane z radarów, kamer oraz innych sensorów. Centrum monitorowania jest dostępna w wersji stacjonarnej lub mobilnej.

Główne funkcje systemu:

  • wczesne wykrycie BSP, nawet przed startem
  • automatyczna klasyfikacja typu BSP i identyfikacja swój-obcy
  • odróżnienie BSP od innych obiektów latających
  • śledzenie toru lotu BSP w czasie rzeczywistym
  • wykrycie pozycji operatora
  • możliwość przejęcia kontroli nad dronem
  • automatyczna lub ręczna neutralizacja dronów
  • neutralizacja dronów komercyjnych metodą nie zakłócającą innych dronów i sygnałów komunikacyjnych
  • system zintegrowany z kamerą śledzącą wykryty obiekt
  • wizualizacja obrazu sytuacji taktycznej dostosowana do potrzeb użytkownika na mapach online lub offline
  • edycja map i zadań taktycznych: wyznaczanie stref chronionych, włączanie poszczególnych stref dozoru
  • podgląd na Stacji Kierowania obrazu z kamery
  • zarządzanie wszystkimi elementami systemu z poziomu Stacji Kierowania oraz całym systemem
  • sygnalizacja dźwiękowa wykrycia intruza
  • archiwizacja danych
  • automatyczna kalibracja sensorów

DETEKTORY

RADAR dalekiego zasięgu SDR 4D

  • Wielozadaniowy radar 4D wykorzystujący impulsową analizę micro Dopplera
  • Aktywnie sterowana wiązka
  • Zasięg do 25 km
  • Radar w technologii AESA

RADAR dookólny 3D dalekiego zasięgu

  • Wielozadaniowy radar 3D, wykorzystuje analizę micro Dopplera
  • Posiada wiele trybów skanowania sektorów: sektor stały, sektor naprzemienny oraz ciągłe skanowanie
  • Zasięg do 7,8 km
  • Funkcja śledzenia podczas skanowania

RADAR sektorowy 3D średniego zasięgu

  • Pozwala na zabezpieczenie obszarów zróżnicowanych i terenów silnie zabudowanych
  • Możliwość połączenia kilku radarów w lokalną sieć zwiększa chronioną powierzchnię
  • Zasięg do 3,4 km
  • Funkcja śledzenia podczas skanowania

Radionamiernik (Skaner RF)

  • Pozwala na określenie pozycji operatora
  • Rozbudowana biblioteka umożliwia rozpoznanie producenta oraz modelu BSP
  • Zasięg do 5 km
  • Funkcja śledzenia podczas skanowania

Sensor akustyczny

  • Detekcja akustyczna BSP
  • Uczenie maszynowe
  • Rozbudowana biblioteka dźwięków
  • Zasięg do 200 m

Kamery

  • W momencie wykrycia intruza automatycznie nakierowują się na niego, a następnie podąża za nim
  • Podgląd z kamery umożliwia identyfikację czy dany obiekt ma podpiętą kontrabandę, ładunki wybuchowe lub inne niebezpieczne przedmioty.
  • Zasięg do 1 km

EFEKTORY

Neutralizator ręczny

  • Zasięg ponad 1,5 km
  • Waga do 4 kg
  • Zagłuszanie wi-fi oraz GNSS
  • Czas pracy 60 minut

Neutralizator stacjonarny

  • Zasięg do 5 km
  • Waga 85 kg
  • Zagłuszanie częstotliwości 20 KHz – 6 GHz
  • Zagłuszanie wi-fi i GNSS

HAWK Hacking System

  • Przejmuje kontrolę nad dronem i wskazuje pozycję operatora
  • Zaprojektowany do pracy w środowisku miejskim i na obszarach
  • Nie zakłóca sygnałów wi-fi oraz GNSS
  • Zasięg do 6 km
